  • FPX
  • FPX-1.JPG

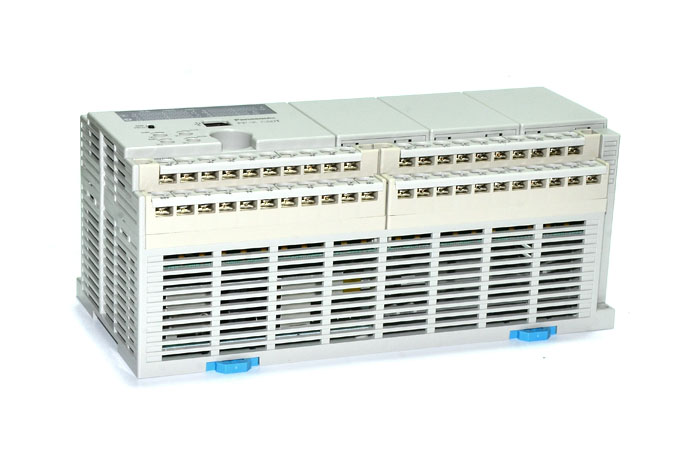

FPX

類別：PLC

簡介： 特點：基本性能高，功能豐富。陣容強大，用途廣泛；高速運算；大容量的程序存儲器；獨立的注釋存儲器；最大I/O點數；控制單元20種；擴展單元11種；組合(I/O點數)97種；擴展插件16種※3；配備有繼電器和晶體管輸出的混合、低成本的小型PLC FP-X C40RT0A；內置了4軸脈沖輸出功能(晶體管輸出型)。

全國咨詢服務熱線:0755-8376 0390 (10線)

立即采購在線咨詢

  • 基本信息
  • 用途
  • 單元一覽
  • 規格
  • 尺寸圖
  • 軟件

基本性能高，功能豐富。陣容強大，用途廣泛。






UL/C-UL 、CE 已取得。

 特點



High Performance
-----------------------------------------------------------------------------------------------------------

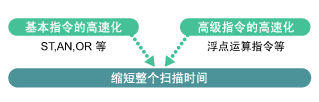

高速運算

通過配備32位RISC處理器，實現了小型PLC的超高速運算處理。5000步 ※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺。



大容量的程序存儲器

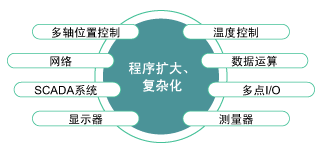

為充分適應通信、位置控制、模擬量控制等不斷擴大的功能需求，建議適用32K步 ※2程序存儲器的FP-X。即使將來進行設備改造，也因程序容量有充足余量而可放心適用。



獨立的注釋存儲器

要在計算機上管理程序時，常常難以確定哪個是最終的程序，從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FP-X中配備了獨立的注釋存儲器，所有注釋均可與程序一起存儲至PLC內，因此便于對程序進行管理，便于維護。



最大I/O點數

1臺控制單元上最多可連接8臺擴展單元。為此最大I/O點數可達300點。此外，如果使用擴展插件和擴展FP0適配器，最多可達382點。

※1 基本指令40％、數據傳輸、運算指令60％
※2 C14為16K步

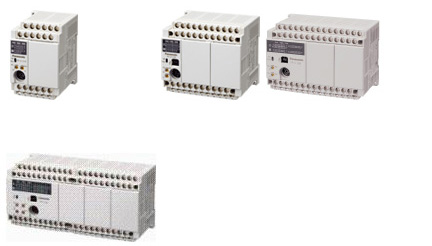

Line Up

-----------------------------------------------------------------------------------------------------------

控制單元 20種

(14點、30點、60點)×(Ry、NPN、PNP)×(AC、DC)
(40點)×(Ry、NPN)×(AC)


擴展單元 11種

(16點)×(Ry、NPN) (30)點×(Ry、NPN)×(AC、DC) E16X 輸入專用單元 E14YR 輸出專用單元




Ry輸出
NPN輸出
PNP輸出
AC DC AC DC AC DC
控制單元 14點
●
●
●
●
●
●
30點
●
●
●
●
●
●
40點
●
×
●
×
×
×
60點
●
●
●
●
●
●
擴展單元 14點

●

(無電源部)

-
-
-
-
16點

●

(無電源部)

●

(無電源部)

●

(無電源部)

30點
●
●
●
●
●
●

組合(I/O點數)97種

14點～300點

擴展插件 16種 ※3

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器


集眾多功能于一身的PLC FP-X C38AT

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器

內置模擬量輸入/輸出功能。
內置日歷/時鐘。
超強安全性能。
配備通道通信端口。


配備有繼電器和晶體管輸出的混合、低成本的小型PLC FP-X C40RT0A。

高速計數器 6ch
超高速掃描速度80ns/步
豐富的I/O點數擴展時最大196點
多功能模擬量輸入2ch 可實現豐富多彩的模擬量輸入(電位輸入、熱敏輸入、電壓輸入)。

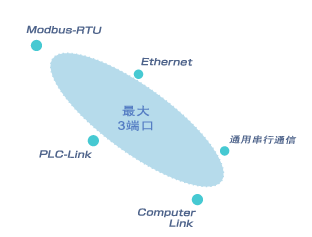

Network

-----------------------------------------------------------------------------------------------------------

最大3通道

通信插件(2通道型)和編程口合計為3通道。與豐富的通信功能組合后，可用于各種用途

Ethernet

使用通信插件(Ethernet)，通過LAN輕松收集檢查數據、生產數據、出錯信息。

Modbus-RTU

可簡單地與對應全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。溫控器及變頻器等。

PLC鏈接

如果使用通信插件(RS485型)，可在最多16臺FP-X之間方便地共享位數據/字數據

計算機鏈接

可簡單地與對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像檢測裝置、溫控器、電力計等

通用串行通訊

根據對方設備的通信協議生成/發送相應的指令。此外，還可接收流動數據，與測量儀器、條形碼讀取器、RF-ID等連接。

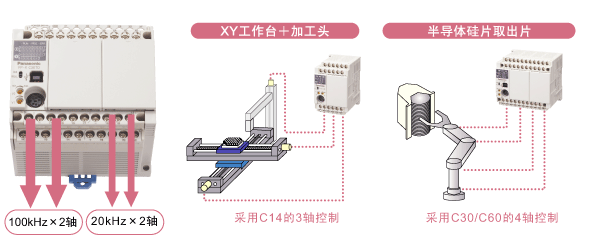

Positioning

-----------------------------------------------------------------------------------------------------------

內置了4軸脈沖輸出功能(晶體管輸出型)

晶體管輸出型產品將在C14中為3軸、在C30/C60中為4軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級機種或位控專用單元，或使用2臺以上多軸控制設備，但FP-X晶體管輸出型產品基本上只使用1臺單元設備，既可節省空間、又能降低成本。此外與繼電器輸出型產品相比，由于不再使用脈沖輸出擴展插件，可以更多地使用通信及模擬量輸入等其他功能，使用范圍更大。



本頁面暫無相關資料，感謝您對華偉業的關注！

?單元一覽???? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????


FP-X 控制單元
-----------------------------------------------------------------------------------------------------------








繼電器輸出

品名 電源 規格 訂貨產品號
I/O點數 程序容量 可調電位器
輸入 		USB端口
FP-X C14R
控制單元 		100～240V AC 24V DC輸入8點、
2A繼電器輸出6點 		16k 2點 － AFPX-C14R
FP-X C14RD
控制單元 		24V DC 24V DC輸入8點、
2A繼電器輸出6點 		16k 2點 － AFPX-C14RD
FP-X C30R
控制單元 		100～240V AC 24V DC輸入16點、
2A繼電器輸出14點 		32k 2點 ○ AFPX-C30R
FP-X C30RD
控制單元 		24V DC 24V DC輸入16點、
2A繼電器輸出14點 		32k 2點 ○ AFPX-C30RD
FP-X C60R
控制單元 		100～240V AC 24V DC輸入32點、
2A繼電器輸出28點 		32k 4點 ○ AFPX-C60R
FP-X C60RD
控制單元 		24V DC 24V DC輸入32點、
2A繼電器輸出28點 		32k 4點 ○ AFPX-C60RD

晶體管輸出

品名 電源 規格 訂貨產品號
I/O點數 程序容量 可調電位
輸入 		USB端口
FP-X C14T
控制單元 		100～240V AC 24V DC輸入8點、
0.5A／5～24V DC 晶體管輸出6點(NPN) 		16k 2點 － AFPX-C14T
FP-X C14TD
控制單元 		24V DC 24V DC輸入8點、
0.5A／5～24V DC 晶體管輸出6點 (NPN) 		16k 2點 － AFPX-C14TD
FP-X C14P
控制單元 		100～240V AC 24V DC入力8點、
0.5A／24V DC 晶體管輸出6點(PNP) 		16k 2點 － AFPX-C14P
FP-X C14PD
控制單元 		24V DC 24V DC入力8點、
0.5A／24V DC 晶體管輸出6點(PNP) 		16k 2點 － AFPX-C14PD
FP-X C30T
控制單元 		100～240V AC 24V DC輸入16點、
0.5A／5～24V DC 晶體管輸出14點(NPN) 		32k 2點 ○ AFPX-C30T
FP-X C30TD
控制單元 		24V DC 24V DC輸入16點、
0.5A／5～24V DC 晶體管輸出14點(NPN) 		32k 2點 ○ AFPX-C30TD
FP-X C30P
控制單元 		100～240V AC 24V DC入力16點、
0.5A／24V DC 晶體管輸出14點(PNP) 		32k 2點 ○ AFPX-C30P
FP-X C30PD
控制單元 		24V DC 24V DC入力16點、
0.5A／24V DC 晶體管輸出14點(PNP) 		32k 2點 ○ AFPX-C30PD
FP-X C38AT
控制單元 		100～240V AC 24V AC輸入24點、
0.5A／5～24V DC 晶體管輸出14點 		32k 2點 ○ AFPX-C38AT
FP-X C60T
控制單元 		100～240V AC 24V DC輸入32點、
0.5A／5～24V DC 晶體管輸出28點(NPN) 		32k 4點 ○ AFPX-C60T
FP-X C60TD
控制單元 		24V DC 24V DC輸入32點、
0.5A／5～24V DC 晶體管輸出28點(NPN) 		32k 4點 ○ AFPX-C60TD
FP-X C60P
控制單元 		100～240V AC 24V DC入力32點、
0.5A／24V DC 晶體管輸出28點(PNP) 		32k 4點 ○ AFPX-C60P
FP-X C60PD
控制單元 		24V DC 24V DC入力32點、
0.5A／24V DC 晶體管輸出28點(PNP) 		32k 4點 ○ AFPX-C60PD
※ 所有單元24V DC輸入為雙方向輸入。


低成本混合型

品名 電源 規格 訂貨產品號
I/O點數 程序容量 可調電位
輸入 		USB端口
FP-X C40RT0A
控制單元 		100～240V AC 40點 DC輸入24點
Ry輸出12點、Tr輸出4點 		2.5K － － AFPX-C40RT0A



FP-X擴展單元
-----------------------------------------------------------------------------------------------------------



輸入單元／輸出單元

品名 電源 規格 訂貨產品號
FP-X E16X
擴展輸入專用單元 		-
(從左側單元電源供應) 		24V DC輸入 16點　　※1 AFPX-E16X
FP-X E14YR
擴展輸出專用單元 		-
(從左側單元電源供應) 		2A繼電器輸出14點　　※1 AFPX-E14YR

入輸出單元(繼電器輸出)

品名 電源 規格 訂貨產品號
FP-X E16R
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、2A繼電器輸出8點　　※1 AFPX-E16R
FP-X E30R
擴展I/O單元 		100～240V AC 24V DC輸入16點、2A繼電器輸出14點　　※2 AFPX-E30R
FP-X E30RD
擴展I/O單元 		24V DC 24V DC輸入16點、2A繼電器輸出14點　　※2 AFPX-E30RD

輸入輸出單元(晶體管輸出)

品名 電源 規格 訂貨產品號
FP-X E16T
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、0.5A／5～24V DC晶體管輸出8點(NPN)　　※1 AFPX-E16T
FP-X E16P
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、0.5A／24V DC晶體管輸出8點(PNP)　　※1 AFPX-E16P
FP-X E30TD
擴展I/O單元 		24V DC 24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2 AFPX-E30TD
FP-X E30T
擴展I/O單元 		100～240V AC 24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2 AFPX-E30T
FP-X E30PD
擴展I/O單元 		24V DC 24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2 AFPX-E30PD
FP-X E30P
擴展I/O單元 		100～240V AC 24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2 AFPX-E30P

擴展FP0適配器

品名 電源 規格 訂貨產品號
擴展FP0
適配器 		24VDC 接入適配器后，最后可將3臺FP0R擴展單元連接到FP-X上。附帶8cm擴展電纜、電源電纜。 AFPX-EFP0
※ 所有單元24V DC輸入為雙方向輸入。
※1 因無內置電源回路、不可以連接2臺。 附帶8cm擴展電纜。
※2 含有E16、EFP0。最大可擴展至8臺。附帶8cm擴展電纜。
※3 最大擴展3臺。需要擴展FP0適配器。


FP-X 擴展插件 ※
-----------------------------------------------------------------------------------------------------------



功能插件

品名 規格 訂貨產品號
FP-X 輸入/輸出插件 輸入4點、 24V DC、雙方向(漏／源)
輸出3點、NPN晶體管 0.3A／24V DC 		AFPX-IN4T3
FP-X 輸入插件 輸入8點、 24V DC、雙方向(漏／源) AFPX-IN8
FP-X 輸出插件 輸出8點、NPN晶體管 0.3A／24V DC AFPX-TR8
輸出6點、PNP晶體管 0.5A／24V DC AFPX-TR6P
FP-X 脈沖輸出插件單元 高速計數器：單相2ch各80kHz 或 2相1ch 30kHz　脈沖輸出：1軸 100kHz／ch (安裝2臺時，有規格限制)
控制單元(晶體管輸出型)不可使用。 		AFPX-PLS
FP-X 模擬量輸入插件 模擬量輸入2點、0-10V or 0-20mA、12位、2ms／2ch(非絕緣) AFPX-AD2
FP-X 模擬量輸出插件 模擬量輸出2點、0-10V or 0-20mA、12為、2ms／2ch(絕緣) AFPX-DA2
FP-X 模擬量I/O插件 模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模擬量輸出1點、0-10V or 0-20mA、12位、1ms／1ch(絕緣) AFPX-A21
FP-X 熱電偶插件 熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch(通道間絕緣) AFPX-TC2
FP-X 測溫電阻插件 測溫電阻2點、 Pt100、分辨率0.1℃、200ms(通道間絕緣) AFPX-RTD2
FP-X
實時
帶時鐘
主存儲器 		主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存
日歷時鐘：年、月、日、時、分、秒、星期 (需要電池選件) 		AFPX-MRTC

通信插件

品名 規格 訂貨產品號
FP-X COM1
通信插件 		RS232C/1ch RS,CS控制有信號(非絕緣) AFPX-COM1
FP-X COM2
通信插件 		RS232C/2ch(非絕緣) AFPX-COM2
FP-X COM3
通信插件 		RS485或RS422切換型/1ch(絕緣) AFPX-COM3
FP-X COM4
通信插件 		RS232C/1ch(非絕緣)＋RS485/1ch(絕緣) AFPX-COM4
FP-X COM5
通信插件 		Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣) AFPX-COM5
FP-X COM6
通信插件 		RS485/2ch(絕緣) AFPX-COM6
※ ‘FP-X 擴展插件使用的限制’請務必仔細閱讀。


FP-X 可選件、維修部件
-----------------------------------------------------------------------------------------------------------

品名 規格 訂貨產品號
FP-X 備份電池 對運算內存、日歷時鐘進行備份的電池。 AFPX-BATT
FP-X
擴展電纜 		擴展單元連接用電纜　8cm AFPX-EC08
擴展單元連接用電纜　30cm AFPX-EC30
擴展單元連接用電纜　80cm AFPX-EC80
FP-X 端子臺 C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝 AFPX-TAN1


生產終止(預定)品
-----------------------------------------------------------------------------------------------------------

以下產品為生產終止品。

※ 關于替代推薦商品、我們不保證其規格與生產終止品完全相同。請在實際使用時、參照樣本對其詳細規格進行再次確認。

生產終止品 代替推薦品
訂貨產品號/型號 終止時間 ? 訂貨產品號/型號 商品名 備注
訂貨產品號： AFPX-C40R
型號： AFPX-C40R 		2017年3月31日
訂貨產品號：AFPXHC40R
型號：AFPXHC40R 		可編程控制器 -
訂貨產品號： AFPX-C40T
型號： AFPX-C40T 		2017年3月31日
訂貨產品號：AFPXHC40T
型號：AFPXHC40T
 可編程控制器 -


?規格? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?


共通
-----------------------------------------------------------------------------------------------------------

項目 規格
繼電器輸出型 晶體管輸出型
電源?入輸出 電源 100-240V AC(AC電源型)、24V DC(DC電源型)
輸入 24V DC ±通用
輸出 2A 250V AC、2A 30V DC 0.5A 24V DC
沖擊電流
(AC電源) 		0.15A(C14) /0.4A(C30/C60)
性能 控制
I/O點數 		C14 輸入8點、輸出6點
C30 輸入16點、輸出14點
C38 輸入24點、輸出14點
C40 輸入24點、輸出16點
C60 輸入32點、輸出28點
擴展I/O單元時
I/O點數 		C14 最大328點　(FP0擴展和包含擴展I/O插件)
C30 最大352點　(FP0擴展和包含擴展I/O插件)
C38 最大360點　(FP0擴展和包含擴展I/O插件)
C40 最大362點　(FP0擴展和包含擴展I/O插件)
C60 最大382點　(FP0擴展和包含擴展I/O插件)
演算處理速度 基本指令： 0.32μs/步
程序容量 內置Flash-ROM(無需備份電池)
程序容量 16k步(C14)、32k步(C30/C60)
指令 基本 111種
高級 216種
演算用
內存 		內部繼電器(R) 4096點
定時器?計數器(T/C) 合計1024點：定時器可以在(1ms，10ms，100 ms 1s單位)
×32767范圍內計時
計數器可以在 1～32767 范圍內計數
數據寄存器(DT) 12285字(C14)、32765字(C30/C60)
特殊功能 脈沖捕捉輸入 14點(含高速計數器) 8點(含高速計數器)
中斷輸入 14點(含高速計數器) 8點(含高速計數器)
模擬量輸入/輸出 追加FP0模擬輸出時：　
輸入　最大24通道，輸出　最大12通道
追加功能擴展插件 輸入　最大4通道
可調電位器輸入 2點(0～1000)(C14，C30) 4點(0～1000)(C60)
高速
計數器 		本體輸入 單相：8ch x 最大10kHz
2相：4ch x 最大5kHz 		單相8ch(高速4ch、中速4ch)或2相4ch(高速2ch、中速2ch)
高速單相：
　1ch使用時x 最大100kHz
　2ch使用時x 最大80kHz
　3ch使用時x 最大60kHz
　4ch使用時x 最大50kHz
高速2相：
　1ch使用時x 最大35kHz
　2ch使用時x 最大25kHz
中速單相：
　4ch使用時x 最大各10kHz
中速2相：
　2ch使用時x 最大各5kHz
脈沖
輸入/輸出
插件
可安裝 		單相：
　2ch使用時x 最大80kHz
　4ch使用時x 最大50kHz
2相：
　1ch使用時x 最大30kHz
　2ch使用時x 最大25kHz 		不可安裝
脈沖輸出 本體輸出 - 脈沖輸出
高速 2ch使用時x 最大各100kHz
直線插補合成速度100kHz
中速 2ch使用時x 最大各20kHz
直線插補合成速度20kHz

脈沖輸入/輸出
插件
可安裝 		1ch使用時x 100kHz、2ch使用時x 80kHz 不可安裝
對應數據通信 RS232C、RS485、USB、Ethernet
對應數據鏈接 PLC間鏈接、計算機鏈接、Modem、Modbus-RTU
其他功能 運行中更新、持續掃描、8位密碼、程序上傳禁止、浮點數運算、簡單溫控指令、 日歷定時器(電池使用時)、MEWTOCOL主站


混合型（FP-X C40RT0A）
-----------------------------------------------------------------------------------------------------------

項目 規格
控制I/O點數 控制單元 40點 DC輸入24點、Ry輸出12點、Tr輸出4點
使用E16擴展I/O單元時 最大56點
使用E30擴展I/O單元時 最大130點(最多可擴展3個單元)
使用FP0擴展單元時 最大196點(最多可擴展3個單元)
編程方式/控制方式 繼電器符號/循環運算方式
程序存儲器 內置Flash-ROM(無需備份電池)
程序容量 2500步
指令數 基本指令 約110種
高級指令 約210種
運算處理速度 基本指令0.08μs/步
I/O刷新+基本時間 基本時間 0.2ms以下

使用E16時: 0.34ms×單元數
使用E30時: 0.67ms×單元數
使用擴展FP0適配器時:
1.4ms+FP0擴展單元刷新時間
運算用存儲器 繼電器 外部輸入(X)※1 960點(X0～X59F)
外部輸出(Y)※1 960點(Y0～Y59F)
內部繼電器(R) 1008點(R0～R62F)
特殊內部繼電器(R) 320點
定時器/計數器(T/C) 256點※2(初始設定時 定時器250點: T0～T249、
計數器6點: C250～C255)
定時器可以在(1ms、10ms、100ms、1s)
×32767范圍內計時計數器可以在1～32767范圍內計數
鏈接繼電器(L) 無
存儲區域 數據寄存器(DT) 2500字(DT0～DT2499)
特殊數據寄存器(DT) 420字
鏈接數據寄存器(LD) 無
文件寄存器(FL) 無
索引寄存器( I ) 14字(I0～ID)
微分點數 程序容量部分
主控繼電器點數(MCR) 32點
標號數(JP+LOOP) 100點
子程序數 128個子程序
步梯級數 100級
中斷程序數 輸入8程序、定時1程序
采樣跟蹤 無
注釋保存 可保存所有注釋,包括I/O注釋、備注、塊注釋
(無需備份電池,328k字節)
PLC間鏈接功能 無
固定時間掃描 0.5單位: 0.5ms～600ms
密碼 可以(可選擇4位或8位)
禁止程序上載 可以
自診斷功能 看門狗定時器、程序語法的檢查等
RUN中改寫程序 可以(同時改寫容量128步)
但是，不可在注釋的RUN中改寫
RUN中下載 可以
高速計數器※2 主體輸入 單相6ch(最大10kHz)或2相3ch(最大5kHz)
脈沖輸出/PWM輸出 主體輸出 脈沖輸出: 2ch(最大10kHz)
PWM輸出: 2ch(最大4.8kHz)
※CH0的偏差計數可使用清零輸出(Y3)
脈沖捕捉輸入/中斷輸入 8點(包含高速計數器、中斷輸入)
定時中斷 定時中斷0.5ms單位: 0.5ms～1.5s 10ms單位: 10ms～30s
模擬量輸入
2CH 分辨率10位(每ch中各輸入可分別使用)
可調電位器輸入 推薦可調電位器電阻5KΩ
分辨率10位(K0～K1000)精度±1.0%F.S.+外部電阻精度
熱敏電阻輸入 可輸入熱敏電阻(外部熱敏電阻最小電阻值+外部電阻>2KΩ)
分辨率10位(K0～K1023): 精度±1.0%F.S.+外部熱敏電阻精度
電壓輸入 絕對最大輸入電壓10V: 分辨率10位(K0～K1023)
精度: ±2.5%F.S.(F.S.=10V)
日歷/時鐘 無
Flash-ROM備份 根據F12、P13指令進行的保持 數據寄存器(2500字)
切斷電源時的自動備份 計數器6點(C250～C255)內部繼電器5點(WR58～WR62)
數據寄存器300字(DT2200～DT2499)
備份電池 無
輸入用服務器電源(輸出) 額定輸出電壓 24V DC
電壓變動范圍 21.6～26.4V DC
額定輸出電流 0.4A

※1 實際可使用的點數，由硬件的組合決定。
※2 額定輸入電壓24V DC、25℃下的規格。頻率會因電壓、溫度、使用條件而降低。
電池壽命為完全不通電情況下的值。實際使用值有可能會因使用條件差異而縮短。

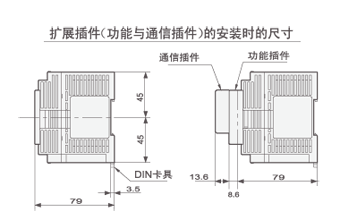

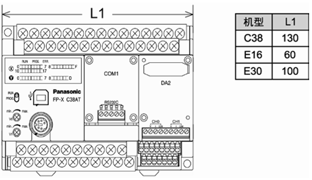

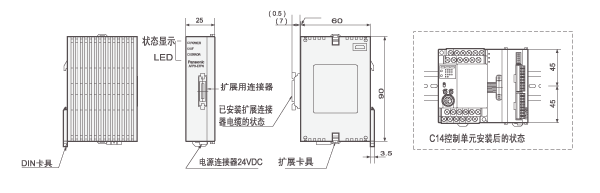

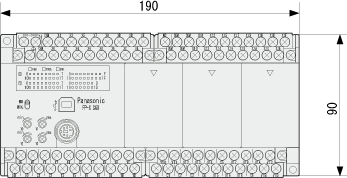

?尺寸圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ??

?單位mm
FP-X 控制單元
FP-X 擴展單元
FP-X 擴展插件

FP-X 　控制單元
-----------------------------------------------------------------------------------------------------------

AFPX-C14**



AFPX-C30**



AFPX-C38**



AFPX-C40**



AFPX-C60**



FP-X 擴展單元
-----------------------------------------------------------------------------------------------------------

AFPX-E16X, E14YR, E16T, E16R

(請參照AFPX-C14**控制單元。)

AFPX-E30**

(請參照AFPX-C30**控制單元。)

AFPX-EFP0



FP-X 擴展插件 ※
-----------------------------------------------------------------------------------------------------------

FP-X 　擴展插件(功能＆通信插件)安裝時尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*


※ ‘FP-X 擴展插件使用時的限制’請務必仔細閱讀。


訂購：FPX

  • 聯系人
  • 手機號碼
  • 電子郵件
  • 驗證碼

  • 掃一掃,關注我們
