變頻器類別：變頻器
全國咨詢服務熱線:0755-8376 0390 (10線)

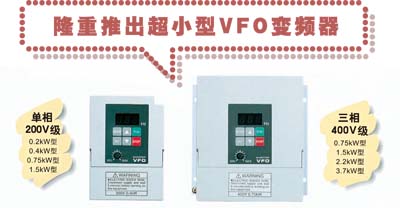

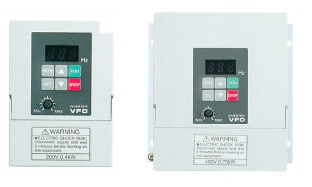

超小型變頻器VF0， 超小型的設計，操作簡單，功能強大，可由PLC發出的PWM信號直接調節頻率
|
|
為了滿足各類機器小型化的需要，我們實現了同類 產品中最小型化的目標。 200V系列型體積僅是我公司過去產品的40%～56%。
采用了新設計的調頻電位器，使調頻操作簡單輕 松。而且用操作面板就可容易地進行正轉/反轉控制。
|
本產品可直接接收PLC的PWM信號并可控制電動機 頻率。同時可與我公司PLC(FP0等)配套使用，無需 模擬I/O單元。
|
·8段速控制功能
·再試功能
·根據外部SW調整頻率增減和記憶功能
·再生制動功能的充實
·400V系列型：制動電路內藏
·200V系列型：0.4-1.5kW電阻內藏(0.2kW電路沒有制動電路和制動電阻；0.4kW是外部設置的同包裝電阻)
| 輸入電壓 | 單相200V級 | |||
|---|---|---|---|---|
| 型號(注1) |
BFV00022DK
|
BFV00042DK
BFV00042GK |
BFV00072DK
BFV00072GK |
BFV00152DK
BFV00152GK |
| 適用電機輸出(kW) |
0.2
|
0.4
|
0.75
|
1.5
|
| 額定輸出電流(A) |
1.4(注2)
|
2.4(注2)
|
3.6(注2)
|
7.0(注2)
|
| 額定輸出容量(kVA)(注4) |
0.6
|
1.0
|
1.4
|
2.8
|
| 電源容量(kVA)(注5) |
0.7
|
1.2
|
1.7
|
3.7
|
| 毛重量 |
0.7
|
0.7
|
1.2
|
1.3
|
| (注1): | 200V系列:型號末尾是“DK”：無制動型；200V系列:型號末尾是“GK”： 有制動型，其中075kW，1.5kW制動回路和制動電阻內置。0.4kW，制動回路內置，但制動電阻是作為附件隨帶，需自行外部連接。400V系列： 全型號制動回路內置(制動電阻是外部設置的選配件)。 |
|---|---|
| (注2): | 200V系列的額定輸出電流，表示載波頻率為10kHz以下的情況。在12.5kHz及15kHz下使用時，請將額定電流減至95%(12.5kHz)和90%(15kHz)。 |
| (注3): | 400V系列3.7kW產品的額定輸出電流值是在載波頻率為7.5kHz以下情況表示的。在10kHz時，應將額定輸出電流值降低到額定的90%而進行使用。 |
| (注4): | 額定輸出容量：200V型是指輸出電壓在230V時的情況。額定輸出容量：400V型是指輸出電壓在460V時的情況。 |
| (注5): |
電源容量隨電源的阻抗的變化而變化。請準備表中記載值以上的電源。 |
以下商品為生產終止預定品。
| ※ |
推薦替代品并不保證與生產終止品的規格保持一致。 使用時，請參照產品目錄的詳細規格進行確認。 |
|---|
| 輸入電壓 | 單相200V級 | |||
|---|---|---|---|---|
| 適用電機輸出 |
0.2～1.5kW
|
|||
| 額定輸出 | 額定電壓 |
三相200～230V AC(電源電壓比例)
|
||
| 過負載電流額定值 |
額定輸出電流的150%，1分鐘
|
|||
| 輸入電源 | 相數·電壓·頻率 |
單相·200～230V AC·50/60Hz
|
||
| 電壓變動允許值 |
額定輸入交流電壓的+10%，-15%
|
|||
| 頻率變動允許值 |
額定輸入頻率的±5%
|
|||
| 瞬時電壓下降容量 |
165V以上：繼續運行，當電壓低于165V時，
持續運行：15ms |
|||
| 輸出頻率 | 頻率范圍 |
0.5～250Hz
|
||
| 頻率顯示 |
數字顯示
|
|||
| 頻率精度 |
最高設定頻率的±0.5%(25±10℃：模擬設定時)
|
|||
| 頻率分辨率 |
·數字設定時：0.1Hz(100Hz以上為1Hz)
·模擬設定時：0.1Hz(50/60Hz狀態時) |
|||
| 變頻器控制方式 |
高載頻正弦波PWM控制(V/F控制)
|
|||
| 載波頻率 |
可進行9種選擇 (載波頻率為12.5，15Hz使用時，應降低輸出電流) (0.8，1.1，1.6，2.5，5.0， 7.5，10.0，12.5，15.0kHz) |
|||
| 運行 | 運行·停止 |
操作面板上的按鍵或1a接點信號(可設定待機時間)
|
||
| 正轉·反轉 |
操作面板上的按鍵或1a接點信號(可設定禁止反轉)
|
|||
| 點動運行 |
·運行頻率：0.5～250Hz任意設定，加速·減速時間：0.04～999秒單獨任
意設定
|
|||
| 停止模式 |
減速停止，慣性停止(選擇切換)
|
|||
| 復位功能 |
停止信號復位，外部復位，面盤復位(可設定)及電源復位
|
|||
| 停止頻率能 |
0.5～60Hz任意設定
|
|||
| 瞬時停止再啟動運行 |
可選擇此功能的有/無，以及0Hz再啟動，運行頻率再起動(選擇切換)
|
|||
| 再試功能 |
·再試選擇：功能有無及再試異常內容選擇
·再試次數：1～10次任意設定 |
|||
| 控制 | 頻率設定信號 |
·手動設定：電位器，數字設定(操作面板) ·遙控模擬設定信號： 電位器(10kΩ，1/4W)，0～5V DC，0～10V DC，4～20mA DC(應外置 200Ω，1/4W以上的電阻) ·遙控?cái)?shù)字設定信號：PWM信號(信號周期：0.9～1,100ms)，頻率升SW 降SW 記憶SW信號。 |
||
| 電壓/頻率特性 |
·基底頻率：50，60Hz固定及45～250Hz任意設定 V/F曲線：固定力矩，降
低力矩模式(選擇切換)
|
|||
| 第2電壓/頻率特性 |
·基底頻率：45～250Hz任意設定
|
|||
| 第1，第2力矩提升 |
0～40%任意設定
|
|||
| 第1，第2加速·減速時間 |
·0.04～999秒(加速·減速可單獨設定)
·加減速特性：直線 |
|||
| 多段速頻率設定 |
最大可設定至8段速(頻率任意設定)
|
|||
| 頻率跳躍設定 |
最大可設定3處(頻率跳動幅度為1～10Hz任意設定)
|
|||
| 上限·下限頻率設定 |
0.5～250Hz任意設定
|
|||
| 偏置·增益頻率設定 |
·偏置頻率：-99～250Hz任意設定
·增益頻率：0～250Hz任意設定 |
|||
| 外部停止功能 |
外部異常停止，慣性停止(選擇設定)
|
|||
| 制動 | 再生制動力矩 | 有制動 |
·0.4kW，0.75kW，1.5kW：100%以上(短時間)
|
|
| 無制動 |
·0.2kW：100%以上·0.4kW：80%以上
·0.75kW：20%以上·1.5kW：20%以上 |
|||
| 直流制動 |
·在停止頻率以下動作，制動力矩水平：0～100(20階段設定)
·制動時間：0.1～120秒(任意設定) |
|||
| 輸出信號 | 模擬輸出 |
·輸出規格：0～5V(最大1mA)；輸出功能：輸出頻率·輸出電流比例(選擇
切換)
|
||
| 開路集電極輸出 |
·輸出規格：最大額定250V DC，50mA ·輸出功能： 運轉信號，到達信號，超載報警，頻率檢測，反轉信號，異常報警，PWM信號輸出 (周期1ms，頻率比例，電流比例，選擇切換) |
|||
| 繼電器輸出 |
·輸出規格：1c觸點(觸點容量250V AC，0.5A，電阻性負載) ·輸出功能：運轉信號，到達信號，超載報警，頻率檢測，反轉信號，異常報警。 |
|||
| 顯示 | 運行狀態 |
輸出頻率及線速度(選擇切換)，輸出電流，回轉方向
|
||
| 異常內容 |
保護功能動作時有符號顯示(可記憶4次異常內容)
|
|||
| 保護 | 電流限制 |
額定輸出電流1～200%可設定電流限制功能
|
||
| 跳閘(停止) |
瞬時過電流，溫度異常(SC1～3)，過電流(0C1～3)，過載， 電子熱敏繼電 器(OL)，電壓不足(LU)，過電壓(OU1～3)，外部異常(AU)，操作異常(OP) |
|||
| 失速防止功能 |
防止過電流失速，防止過電壓失速
|
|||
| 環境 | 使用時周?chē)鷾囟取穸? |
-10～50℃(無凍結) 90%RH以下(無結露)
|
||
| 運送 保存時溫度·濕度 |
-25～65℃ 95%RH以下
|
|||
| 標高·振動 |
1000m以下5.9m/s2{0.6G}以下
|
|||
| 使用場所 |
室內，無腐蝕氣體，易燃?xì)怏w，油霧和塵埃
|
|||
| 保護構造 |
IP20屏蔽形，但主回路線，控制線孔部除外
|
|||
| 冷卻方式 |
·0.2～0.75kW：自冷
·1.5kW：風冷 |
|||
| 輸入電壓 | 三相400V級 | ||
|---|---|---|---|
| 適用電機輸出 |
0.75～3.7kW
|
||
| 額定輸出 | 額定電壓 |
三相380～460V AC(電源電壓比例)
|
|
| 過負載電流額定值 |
額定輸出電流的150%，1分鐘
|
||
| 輸入電源 | 相數·電壓·頻率 |
三相·380～460V AC·50/60Hz
|
|
| 電壓變動允許值 |
額定輸入交流電壓的+10%，-15%
|
||
| 頻率變動允許值 |
額定輸入頻率的±5%
|
||
| 瞬時電壓下降容量 |
323V以上：繼續運行，當電壓低于323V時，
持續運行：15ms |
||
| 輸出頻率 | 頻率范圍 |
0.5～250Hz
|
|
| 頻率顯示 |
數字顯示
|
||
| 頻率精度 |
最高設定頻率的±0.5%(25±10℃：模擬設定時)
|
||
| 頻率分辨率 |
·數字設定時：0.1Hz(100Hz以上為1Hz)
·模擬設定時：0.1Hz(50/60Hz狀態時) |
||
| 變頻器控制方式 |
高載頻正弦波PWM控制(V/F控制)
|
||
| 載波頻率 |
可進行7種選擇 (0.8，1.1，1.6，2.5，5.0，7.5，10.0kHz) (使用3.7kW產品時的載波頻率為10kHz之場合，應降低額定輸出電流值。) |
||
| 運行 | 運行·停止 |
操作面板上的按鍵或1a接點信號(可設定待機時間)
|
|
| 正轉·反轉 |
操作面板上的按鍵或1a接點信號(可設定禁止反轉)
|
||
| 點動運行 |
·運行頻率：0.5～250Hz任意設定，加速·減速時間：0.04～999秒單獨任
意設定
|
||
| 停止模式 |
減速停止，慣性停止(選擇切換)
|
||
| 復位功能 |
停止信號復位，外部復位，面盤復位(可設定)及電源復位
|
||
| 停止頻率能 |
0.5～60Hz任意設定
|
||
| 瞬時停止再啟動運行 |
可選擇此功能的有/無，以及0Hz再啟動，運行頻率再起動(選擇切換)
|
||
| 再試功能 |
·再試選擇：功能有無及再試異常內容選擇
·再試次數：1～10次任意設定 |
||
| 控制 | 頻率設定信號 |
·手動設定：電位器，數字設定(操作面板) ·遙控模擬設定信號： 電位器(10kΩ，1/4W)，0～5V DC，0～10V DC，4～20mA DC(應外置 200Ω，1/4W以上的電阻) ·遙控?cái)?shù)字設定信號：PWM信號(信號周期：0.9～1,100ms)，頻率升SW 降SW 記憶SW信號。 |
|
| 電壓/頻率特性 |
·基底頻率：50，60Hz固定及45～250Hz任意設定 V/F曲線：固定力矩，降
低力矩模式(選擇切換)
|
||
| 第2電壓/頻率特性 |
·基底頻率：45～250Hz任意設定
|
||
| 第1，第2力矩提升 |
0～40%任意設定
|
||
| 第1，第2加速·減速時間 |
·0.04～999秒(加速·減速可單獨設定)
·加減速特性：直線 |
||
| 多段速頻率設定 |
最大可設定至8段速(頻率任意設定)
|
||
| 頻率跳躍設定 |
最大可設定3處(頻率跳動幅度為1～10Hz任意設定)
|
||
| 上限·下限頻率設定 |
0.5～250Hz任意設定
|
||
| 偏置·增益頻率設定 |
·偏置頻率：-99～250Hz任意設定
·增益頻率：0～250Hz任意設定 |
||
| 外部停止功能 |
外部異常停止，慣性停止(選擇設定)
|
||
| 制動 | 再生制動力矩 | 有制動 |
· 20%以上
制動電阻(附件)使用時為100%以上 (制動電路內藏) |
| 無制動 | |||
| 直流制動 |
·在停止頻率以下動作，制動力矩水平：0～100(20階段設定)
·制動時間：0.1～120秒(任意設定) |
||
| 輸出信號 | 模擬輸出 |
·輸出規格：0～5V(最大1mA)；輸出功能：輸出頻率·輸出電流比例(選擇
切換)
|
|
| 開路集電極輸出 |
·輸出規格：最大額定250V DC，50mA ·輸出功能： 運轉信號，到達信號，超載報警，頻率檢測，反轉信號，異常報警，PWM信號輸出 (周期1ms，頻率比例，電流比例，選擇切換) |
||
| 繼電器輸出 |
·輸出規格：1c觸點(觸點容量250V AC，0.5A，電阻性負載) ·輸出功能：運轉信號，到達信號，超載報警，頻率檢測，反轉信號，異常報警。 |
||
| 顯示 | 運行狀態 |
輸出頻率及線速度(選擇切換)，輸出電流，回轉方向
|
|
| 異常內容 |
保護功能動作時有符號顯示(可記憶4次異常內容)
|
||
| 保護 | 電流限制 |
額定輸出電流1～200%可設定電流限制功能
|
|
| 跳閘(停止) |
瞬時過電流，溫度異常(SC1～3)，過電流(0C1～3)，過載， 電子熱敏繼電 器(OL)，電壓不足(LU)，過電壓(OU1～3)，外部異常(AU)，操作異常(OP) |
||
| 失速防止功能 |
防止過電流失速，防止過電壓失速
|
||
| 環境 | 使用時周?chē)鷾囟取穸? |
-10～50℃(無凍結) 90%RH以下(無結露)
|
|
| 運送 保存時溫度·濕度 |
-25～65℃ 95%RH以下
|
||
| 標高·振動 |
1000m以下5.9m/s2{0.6G}以下
|
||
| 使用場所 |
室內，無腐蝕氣體，易燃?xì)怏w，油霧和塵埃
|
||
| 保護構造 |
IP20屏蔽形，但主回路線，控制線孔部除外
|
||
| 冷卻方式 |
·0.75kW：自冷
·1.5～3.7kW：風冷 |
||
|
|
