超薄型光幕傳感器
UL
、CE
、CSA
、TUV
、Korean S Mark
已取得。
CE : 機械指令, EMC指令
UL, CSA : NRTL認證(Certified by TüV SüD America Inc.)
韓國S標志 : 僅限SF4C-H□(-J05)
■為了安全的使用
在使用光幕傳感器的同時、為了確認系統完全處于安全中，請滿足以下要求的控制系統的構成。
>>關于光幕傳感器使用上的注意事項

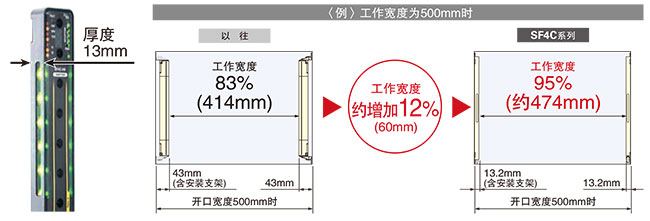

光幕傳感器更薄，使得裝置的工作寬度增加，工作性大幅提高。
|

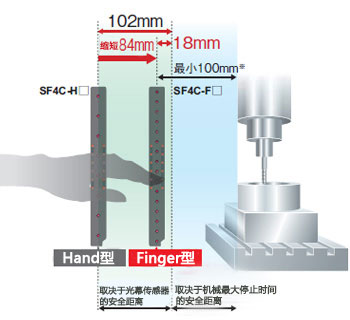

與SF4C系列Hand型(SF4C-H□)相比，取決于光幕傳感器的安全距離可縮短84mm，可縮短裝置 的進深和護板。
|
※根據ISO 13855計算。機械的最大停止時間在41ms以上時。 |
※不足100mm時，不能安裝光幕傳感器。(ISO 13855)
|

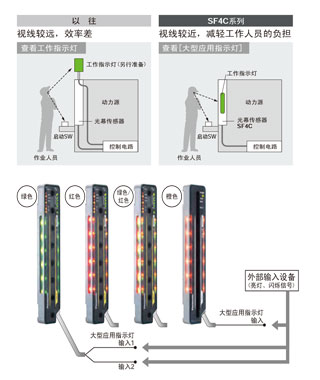

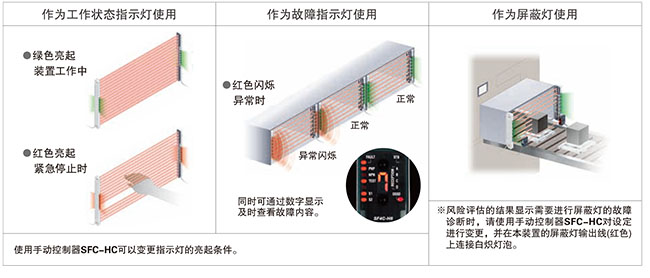

配置于光幕傳感器中央部3面的高亮度LED指示燈根據外部輸入點亮為綠色·紅色。無需另外準備作業指示燈，裝置更加簡潔。 ※ 可使用手動控制器SFC-HC(另售)來更改SF4C系列的亮燈條件，與大型指示燈輸入線無關，還可與內部動作聯動亮燈。
|
 |
|
將光幕傳感器的光軸分為4等分進行顯示，因此入光位置一目了然。作為光軸對準基準，最下端(或者最上端)的光軸對準后，LED將會閃爍為紅色。之后，光軸對準的部分將會依次亮為紅色，所有光軸均入光后，所有LED將會亮為綠色。帶有入光量指示燈(STB)，可實現更加穩定的安裝。
|
 |
1種型號即可對應PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器的調換、正極接地的工廠、設備的國外移交等，1種型號即可適應全球各種控制電路。
利用新工藝，使如此小型的樹脂機身實現IP67(IEC)保護構造。
|

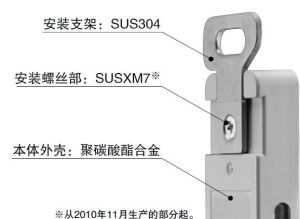

SF4C的本體采用樹脂，安裝支架采用SUS，均為指定材質。非常適用于充電電池制造以及食品制造機械等。
|
|
 |
與以往的鋁殼型相比，樹脂機身的SF4C/SF2C系列實現了約45%的輕量化※。?？蓽p輕裝置安裝面的負擔，減輕裝置搬運和海外出口時的整體重量。

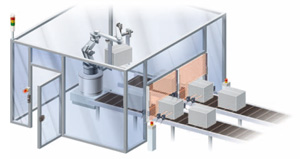

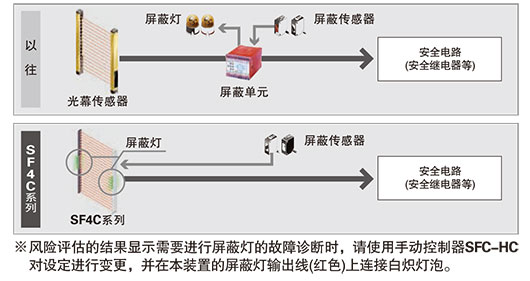

光幕傳感器本體內置屏蔽控制功能，僅在人體通過時使生產線停止，而工件通過時則可照常運行。屏蔽傳感器與屏蔽燈可直接連接至光幕傳感器。此外，還可將大型應用指示燈作為屏蔽燈使用，減少配線故障，同時實現安全性、生產性的提高和成本下降。

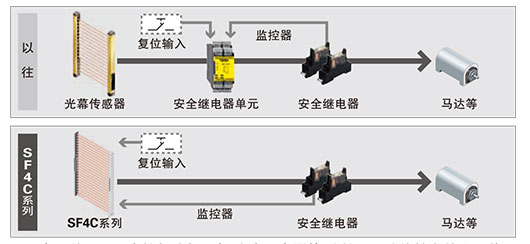

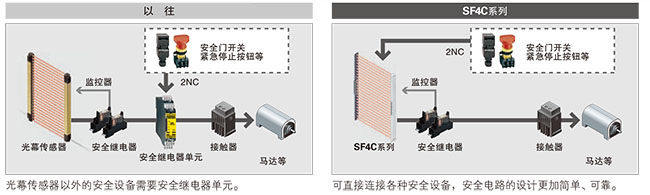

光幕傳感器本體內置安全繼電器單元的功能，可對外部設備進行監控(繼電器熔敷監視等)，并具備聯鎖功能等。因此無需使用安全繼電器即可構建安全電路，同時減小控制柜的體積，實現成本節約。
無需專用單元即可直接與外部設備(安全繼電器等)連接，因此能夠有效實現裝置的簡略化，在節約成本的同時，減少各種故障。
安全繼電器推薦商品的通告
●安全繼電器
Panasonic(株)生產的SF繼電器
關于推薦品的詳細情況，敬請聯系我們。
|

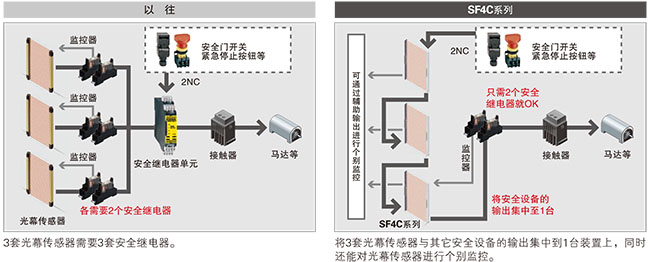

光幕傳感器本體上可以連接緊急停止開關、安全門開關等的輸出接點。此外，使用手動控制器SFC-HC，可以對3套光幕傳感器進行跨接配線，同時對安全輸出進行集中控制。
|
|
 |

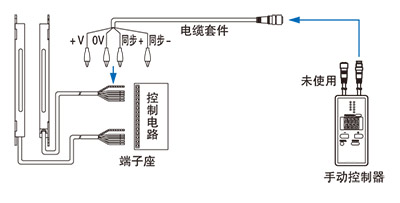

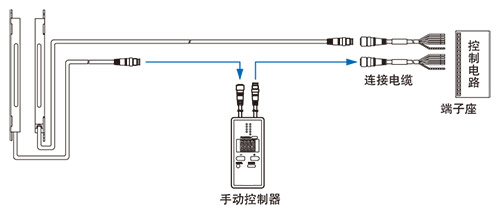

■使用手動控制器SFC-HC，可對3套光幕傳感器進行跨接配線(注1)
(注1)：從SF4C系列Ver.2.1起，可以使用手動控制器SFC-HC進行設定。
?安全機器選型指南
>>安全機器選型指南 (PDF)
? |
? 在“PSDI模式”下使用本裝置時，需要在本裝置與機械之間構成適當?shù)目刂齐娐贰Ｔ斍檎垍⒄账趪液偷貐^(qū)的相應規格、標準。 ?在日本國內，請勿將本裝置用作沖壓安全裝置。對于在日本國內使用的沖壓設備、切斷機(切紙機)等請使用光幕傳感器SF4B-□-01〈V2〉。 |
|
?本樣本為產品選型指南，使用時，請務必閱讀產品附帶的使用說明書。 ?出廠時已對投·受光器做出調整，請將序列號相同的投光器和受光器相組合使用。序列號標記在投光器及受光器的銘牌上。 (型號名稱的下方) |
? 為安全起見，請務必實施作業前點檢。
? 對于在動作循環過程中無法通過急停開關來實現緊急停止的機械，請勿使用本裝置。
? 本產品為在工業環境下使用所開發，生產的產品。
? 使用時請避開通電時的過渡狀態（2s）。
? 請避免在蒸汽、灰塵等較多的場所中使用。
? 請注意避免直接沾到稀釋劑等有機溶劑和水、油、油脂。
? 因種類而異，但是快速啟動式和高頻點燈式熒光燈的光可能會對檢測產生影響，因此請注意避免直接入光。
|
|
?
|
?本本裝置可使用手動控制器SFC-HC(另售)來設定各項功能。機能の中には、各項功能中，最小檢測物體的大小等與安全距離有關的內容可? 能會發生變化。設定各項功能時，請重新計算安全距離，安裝時請確保大于安全距離的空間。未充分確保空間的情況下，在到達機械的危險部分之前，機械可能不會緊急停止，可能會造成死亡或重傷。 |
|
?關于使用手動控制器SFC-HC(另售)來設定功能的詳情，請參照手動控制器所附帶的使用說明書。 |

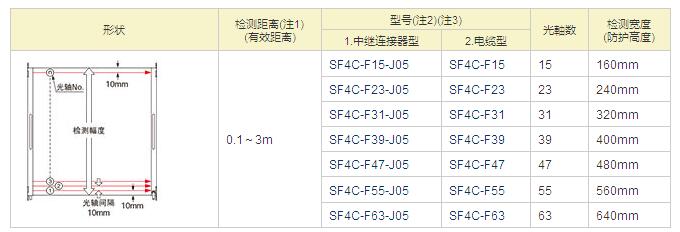

Finger型 最小檢測物體?14mm(光軸10mm間隔)

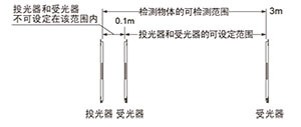

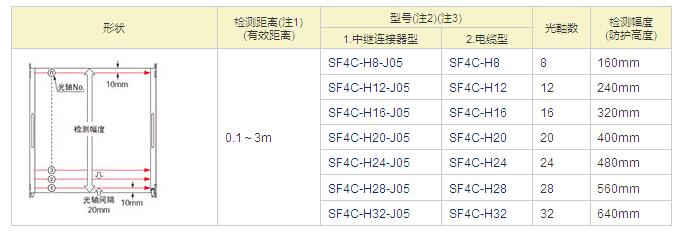

(注1)：檢測距離是投光器和受光器之間的可設定范圍。
(注2)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
(注3)：
產品的銘牌上所標記的型號帶“E”符號的機型為投光器，帶“D”符號的機
型為受光器。
【3】單側帶連接器
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
【3】單側帶連接器
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
MS-SFC-1
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

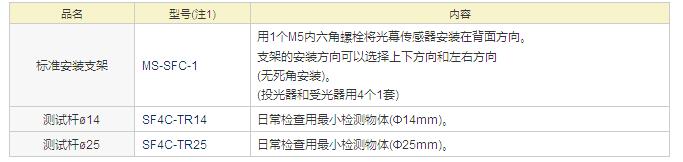

| 品名 | 型號(注1) | 內容 |
|---|---|---|
|
NA2-N 互換安裝支架 |
MS-SFC-2 |
將區域傳感器NA2-N系列換為SF4C系列時使用。 沿用NA2-N系列的安裝加工孔。 也可以使用M6內六角螺栓在中間進行安裝。 (投光器和受光器用4個1套) |
| 多功能安裝支架 |
MS-SFC-3 |
可進行2種方式的安裝。 (1)背面安裝，可以進行光軸調節。 (2)在鋁架上進行沒有死角的中間安裝。在鋁架上進行沒有死角的中間安裝。 (投光器和受光器用4個1套) |
| 多功能中間支撐支架 |
MS-SFC-4 |
用于在中間部分固定光幕傳感器。 將多功能支架MS-SFC-3(另售)用于SF4C-F55(-J05)、SF4C-F63(-J05)、SF4C-H28(-J05)、SF4C-H32(-J05)時，請務必購買。 (投光器和受光器用2個1套) |
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。

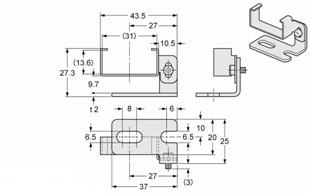

MS-SFC-2
MS-SFC-3

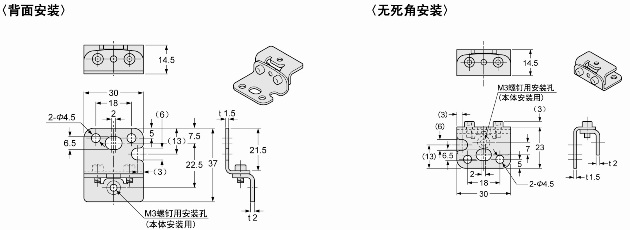

<背面安裝時>????????????????????????????????????? <無死角安裝時>
?
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
MS-SFC-4
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

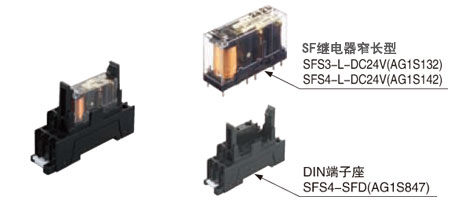

松下生產
型式名：SF繼電器窄長型
注意：關于推薦品的詳情，請向松下咨詢。
| 種類 | 帶LED指示燈 | |
|---|---|---|
| 型號 | SFS3-L-DC24V | SFS4-L-DC24V |
| 訂貨產品號 | AG1S132 | AG1S142 |
| 觸點構成 | 3a1b | 4a2b |
| 額定控制容量 | 6A／250V AC、6A／30V DC | |
| 最小適用負載 | 1mA／5V DC | |
| 線圈額定值 | 15mA／24V DC | 20.8mA／24V DC |
| 額定消耗功率 | 360mW | 500mW |
| 工作時間 | 20ms以下 | |
| 復位時間 | 20ms以下 | |
| 使用環境溫度 | -40～+85℃(濕度5～85%RH) | |
| 適用標準 | UL、C-UL、TUV | |
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。

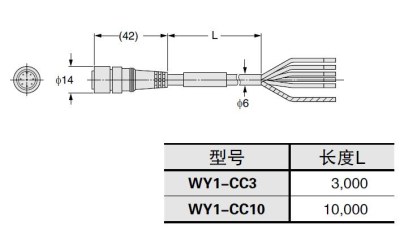

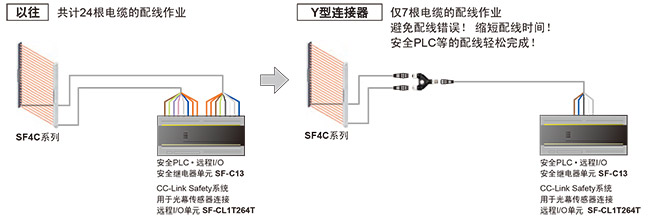

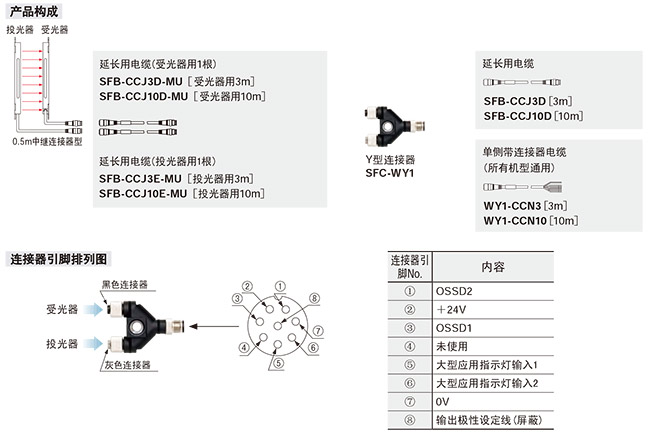

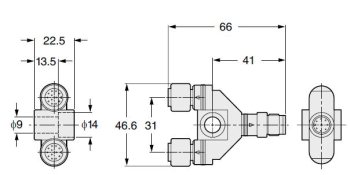

通過使用Y型連接器，將電源及安全輸出等最基本所需的線集中到1根電纜上。配線工時減到最少。大幅減少了施工時間，避免配線錯誤。

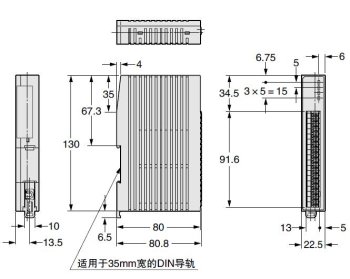

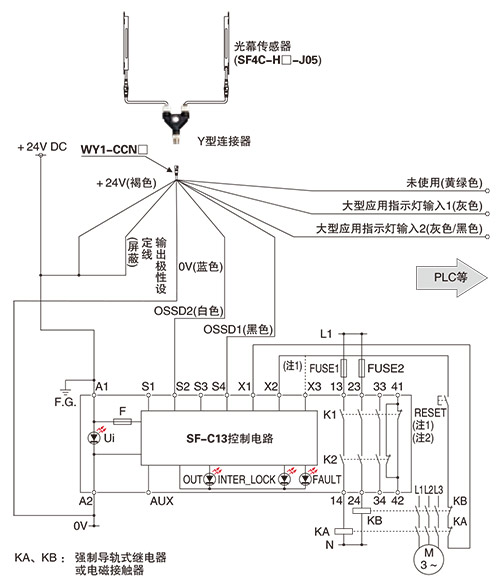

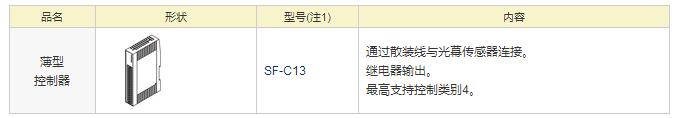

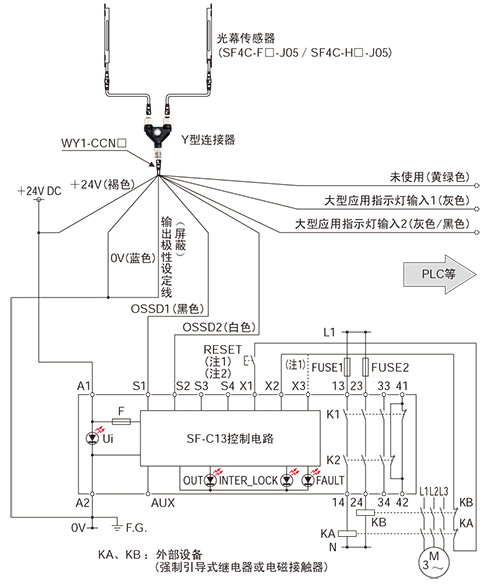

控制單元SF-C13連接圖
<以PNP輸出(負極接地)使用時>
?將光幕傳感器控制輸出OSSD1與OSSD2分別連接至S1、S2。
(注1)：上圖為手動復位時的配線圖。使用自動復位時，則請將圖中接往X2的配線改接在X3上。此時，無需復位(RESET)按鈕。
(注2)：復位(RESET)按鈕請使用瞬動型開關。
(注3)：不使用的導線請進行絕緣處理。
<以NPN輸出(正極接地)使用時>
?將光幕傳感器控制輸出OSSD1與OSSD2分別連接至S4、S2，進行正極接地。
(注1)：上圖為手動復位時的配線圖。使用自動復位時，則請將圖中接往X2的配線改接在X3上。此時，無需復位(RESET)按鈕。
(注2)：復位(RESET)按鈕請使用瞬動型開關。
(注3)：不使用的導線請進行絕緣處理。
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。

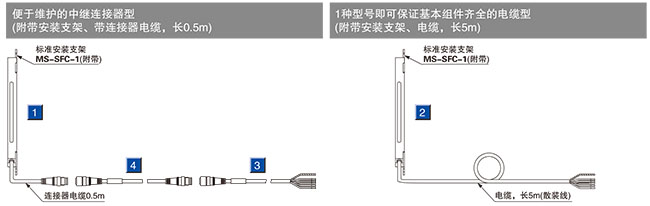

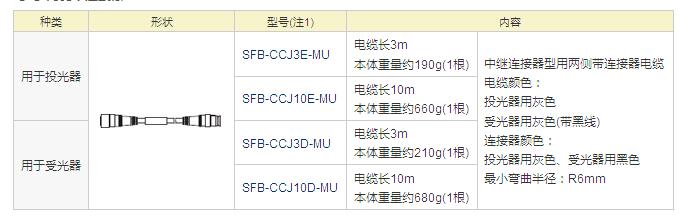

中繼連接器型

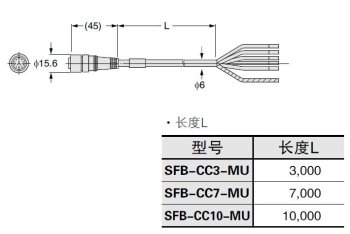

電纜型
| 適用光軸數 |
金屬保護外殼 (投光器和受光器用2個1套) |
|
|---|---|---|
| SF4C-F□ | SF4C-H□ | 型號(注1) |
| 15 | 8 |
MS-SFCH-8 |
| 23 | 12 |
MS-SFCH-12 |
| 31 | 16 |
MS-SFCH-16 |
| 39 | 20 |
MS-SFCH-20 |
| 47 | 24 |
MS-SFCH-24 |
| 55 | 28 |
MS-SFCH-28 |
| 63 | 32 |
MS-SFCH-32 |
(注1)：將型號中的"-"符號刪除，在開頭加上"U"即為訂貨產品號。
MS-SFCH-12/16/20/24/28/32?????????? MS-SFCH-8
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

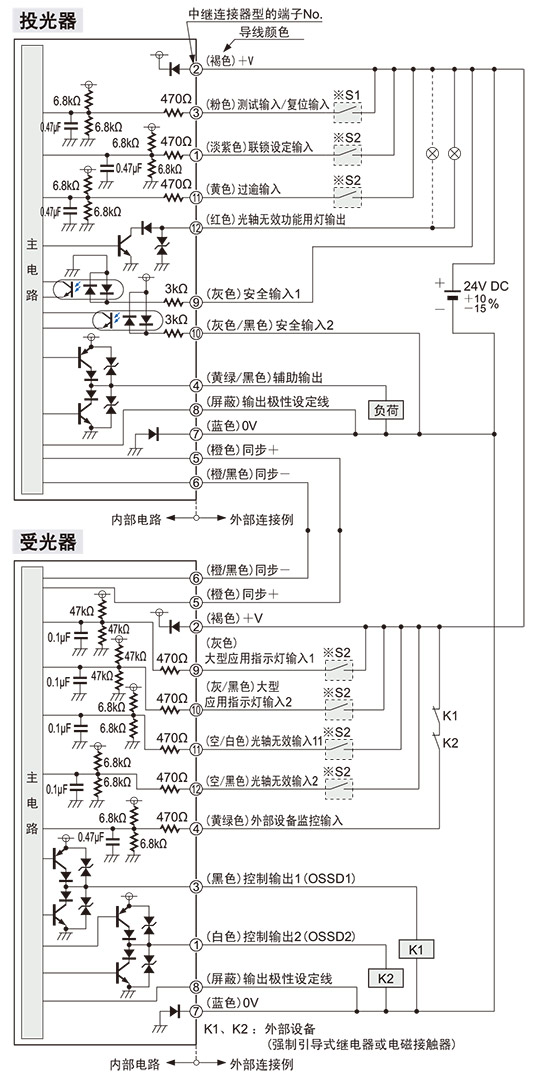

※ S1、S2
|
開關S1 ? 測試輸入/復位輸入 ??? 手動復位時 ??? Vs～Vs－3.5V（流入電流5mA以下）：OFF（注1） ???開路：ON ???自動復位時 ???Vs～Vs－3.5V（流入電流5mA以下）：ON（注1） ???開路：OFF 開關S2 ???聯鎖設定輸入、過逾輸入、光軸無效輸入1／2、 ???大型應用指示燈輸入1／2 ???Vs～Vs－3.5V（流入電流5mA以）：有效（注1） ???開路：無效 |
fshbg（注1）： Vs為使用中的電源電壓。
※ S1、S2
|
開關S1 ? 測試輸入/復位輸入 ??? 手動復位時 ??? 0～＋2.5V（流出電流5mA以下）：OFF ???開路：ON ???自動復位時 ???0～＋2.5V（流出電流5mA以下）：ON ???開路：OFF 開關S2 ???聯鎖設定輸入、過逾輸入、光軸無效輸入1／2、 ???大型應用指示燈輸入1／2 ???0～＋2.5V（流出電流5mA以下）：有效 ???開路：無效 |

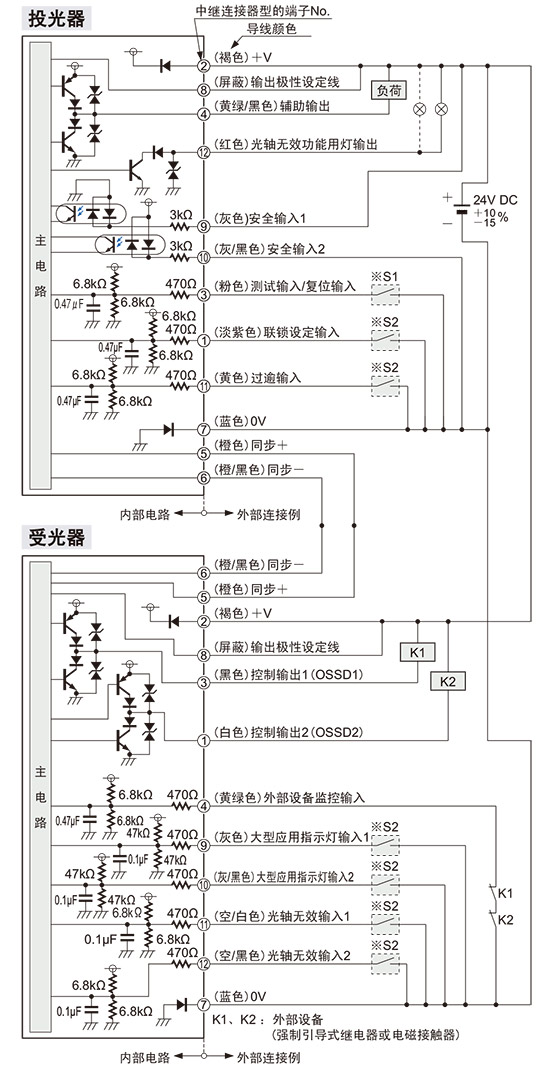

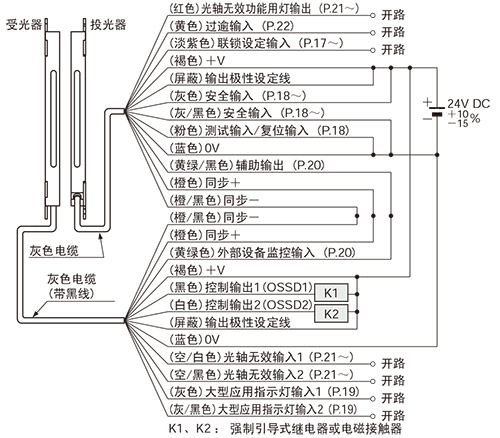

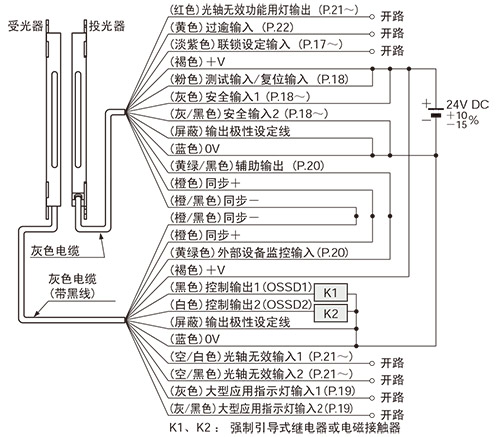

基本配線：僅最低限度動作
? 是將投光器和受光器各1臺相向?qū)χ玫囊话阈赃B接方法?？刂戚敵?OSSD1/2)在遮光狀態下OFF，入光狀態時自動ON。輔助 輸出用于將外部設備監控功能設為無效。輔助輸出上不能連接外部設備。
<以PNP輸出使用時>
| 聯鎖功能 | 無效(自動復位) |
|---|---|
| 外部設備監控功能 | 無效 |
| 輔助輸出 | 使用不可 |
| 輸出極性設定線 | PNP |
| 安全輸入 | 無效 |
| 聯鎖功能 | 無效（自動復位） |
|---|---|
| 外部設備監控功能 | 無效 |
| 輔助輸出 | 使用不可 |
| 輸出極性設定線 | NPN |
| 安全輸入 | 無效 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
| 種類 | 最小檢測物體φ14mm(10mm間距) | |||
|---|---|---|---|---|
| 型號 | 中繼連接器型 | SF4C-F15-J05 | SF4C-F23-J05 | SF4C-F31-J05 |
| 電纜型 | SF4C-F15 | SF4C-F23 | SF4C-F31 | |
| 光軸數 | 15 | 23 | 31 | |
|
檢測高度 (防護高度) |
160mm | 240mm | 320mm | |
| 消耗電流 |
大型應用 指示燈熄滅時 |
投光器：70mA以下 受光器：80mA以下 |
投光器：75mA以下 受光器：85mA以下 |
|
|
大型應用 指示燈亮起時 |
投光器：105mA以下 受光器：110mA以下 |
投光器：110mA以下 受光器：115mA以下 |
||
| PFHd(注1) | 2.29×10-9 | 2.73×10-9 | 3.18×10-9 | |
| MTTFd(注1) | 100年以上 | |||
|
本體重量 (投光器和受光器合計) |
中繼連接器型 | 約210g | 約270g | 約340g |
| 電纜型 | 約600g | 約670g | 約730g | |
| 種類 | 最小檢測物體φ14mm（10mm間距） | ||||
|---|---|---|---|---|---|
| 型號 | 中繼連接器型 |
SF4C-F39 -J05 |
SF4C-F47 -J05 |
SF4C-F55 -J05 |
SF4C-F63 -J05 |
| 電纜型 | SF4C-F39 | SF4C-F47 | SF4C-F55 | SF4C-F63 | |
| 光軸數 | 39 | 47 | 55 | 63 | |
|
檢測高度 (防護高度) |
400mm | 480mm | 560mm | 640mm | |
| 消耗電流 |
大型應用 指示燈熄滅時 |
投光器：80mA以下 受光器：90mA以下 |
投光器：85mA以下 受光器：95mA以下 |
||
|
大型應用 指示燈亮起時 |
投光器：115mA以下 受光器：120mA以下 |
投光器：120mA以下 受光器：125mA以下 |
|||
| PFHd(注1) | 3.62×10-9 | 4.06×10-9 | 4.50×10-9 | 4.95×10-9 | |
| MTTFd(注1) | 100年以上 | ||||
|
本體重量 (投光器和受光器合計) |
中繼連接器型 | 約400g | 約470g | 約540g | 約600g |
| 電纜型 | 約800g | 約860g | 約930g | 約1,000g | |
(注1)：PFHd ：每小時危險側故障率、MTTFd ：平均危險側故障時間。
| 種類 | 最小檢測物體φ25mm(20mm間距) | |||
|---|---|---|---|---|
| 型號 | 中繼連接器型 | SF4C-H8-J05 | SF4C-H12-J05 | SF4C-H16-J05 |
| 電纜型 | SF4C-H8 | SF4C-H12 | SF4C-H16 | |
| 光軸數 | 8 | 12 | 16 | |
|
檢測高度 (防護高度) |
160mm | 240mm | 320mm | |
| 消耗電流 |
大型應用 指示燈熄滅時 |
投光器：70mA以下 受光器：85mA以下 |
投光器：70mA以下 受光器：90mA以下 |
|
|
大型應用 指示燈亮起時 |
投光器：120mA以下 受光器：135mA以下 |
投光器：120mA以下 受光器：140mA以下 |
||
| PFHd(注1) | 1.66×10-9 | 1.90×10-9 | 2.10×10-9 | |
| MTTFd(注1) | 100年以上 | |||
|
本體重量 (投光器和受光器合計) |
中繼連接器型 | 約240g | 約300g | 約360g |
|
電纜 型 |
約630g | 約700g | 約760g | |
| 種類 | 最小檢測物體φ25mm（20mm間距） | ||||
|---|---|---|---|---|---|
| 型號 | 中繼連接器型 |
SF4C-H20 -J05 |
SF4C-H24 -J05 |
SF4C-H28 -J05 |
SF4C-H32 -J05 |
| 電纜型 | SF4C-H20 | SF4C-H24 | SF4C-H28 | SF4C-H32 | |
| 光軸數 | 20 | 24 | 28 | 32 | |
|
檢測高度 (防護高度) |
400mm | 480mm | 560mm | 640mm | |
| 消耗電流 |
大型應用 指示燈熄滅時 |
投光器：75mA以下 受光器：95mA以下 |
投光器：80mA以下 受光器：100mA以下 |
||
|
大型應用 指示燈亮起時 |
投光器：120mA以下 受光器：145mA以下 |
投光器：120mA以下 受光器：150mA以下 |
|||
| PFHd(注1) | 2.33×10-9 | 2.54×10-9 | 2.77×10-9 | 2.98×10-9 | |
| MTTFd(注1) | 100年以上 | ||||
|
本體重量 (投光器和受光器合計) |
中繼連接器型 | 約420g | 約490g | 約550g | 約610g |
| 電纜型 | 約820g | 約880g | 約950g | 約1,000g | |
(注1)：PFHd ：每小時危險側故障率、MTTFd ：平均危險側故障時間。
| 種類 | 最小檢測物體φ14mm型 | 最小檢測物體φ25mm型 | |
|---|---|---|---|
| 型號 | 中繼連接器型 | SF4C-F□-J05 | SF4C-H□-J05 |
| 電纜型 | SF4C-F□ | SF4C-H□ | |
|
適 用 標 準 |
國際標準 |
IEC 61496-1/2(類型4)、ISO 13849-1(類別4、PLe)、 IEC 61508-1?7(SIL3) |
|
| 日本 | JIS B 9704-1/2(類型4)、JIS B 9705-1(類別4)、JIS C 0508(SIL3) | ||
| 歐州(EU加盟)(注2) |
EN 61496-1(類型4)、EN ISO 13849-1(類型4、PLe)、 EN 61508-1?7(SIL3)、EN 55011、EN 50178、EN 61000-6-2 |
||
| 北美(注3) |
ANSI/UL 61496-1/2(類型4)、ANSI/UL 508、 UL 1998(2級)、CSA 61496-1/2(類型4)、 CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、 ANSI B11.1?B11.19、ANSI/RIA 15.06 |
||
| 檢測距離(有效距離)(注4) | 0.1~3m | ||
| 光軸間距 | 10mm | 20mm | |
| 最小檢測物體(注5) | φ14mm的不透明體 | φ25mm的不透明體 | |
| 有效開口角 | 檢測距離達3m時，為±2.5°以下(基于IEC 61496-2/UL 61496-2) | ||
| 電源電壓 | 24V DC+10-15% 脈動P-P10%以下 | ||
|
控制輸出 (OSSD 1、OSSD 2) |
PNP開路集電極晶體管/NPN開路集電極晶體管(切換式) ?最大源電流：200mA ?外加電壓：與電源電壓相同(控制輸出和+V之間) ?剩余電壓：2.5V以下(源電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負載容量：1μF(空載～最大流出電流) ?負載配線電阻：3Ω以下 ?最大流入電流：200mA ?外加電壓：與電源電壓相同(控制輸出和0V之間) ?剩余電壓：2.5V以下(流入電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負載容量：1μF(空載～最大流入電流) ?負載配線電阻：3Ω以下 |
||
| ? | 工作模式(輸出動作) | 所有光軸入光時ON，1個以上光軸遮光時OFF(光幕傳感器內部異常及同步信號異常時OFF。)(注6)(注7) | |
| 保護電路(短路保護) | 配備 | ||
| 反應時間 | OFF反應時間為9ms以下、ON反應時間為90ms以下 | OFF反應時間為7ms以下、ON反應時間為90ms以下 | |
|
輔助輸出 (非安全輸出) |
PNP開路集電極晶體管/NPN開路集電極晶體管(切換式) ?最大源電流：100mA ?外加電壓：與電源電壓相同(輔助輸出和+V之間) ?剩余電壓：2.5V以下(源電流100mA、電纜長10m時) ?最大流入電流：100mA ?外加電壓：與電源電壓相同(輔助輸出和0V之間) ?剩余電壓：2.5V以下(流入電流100mA、電纜長10m時) |
||
| ? | 工作模式(輸出動作) | 控制輸出ON時OFF、控制輸出OFF時ON(出廠時設定。使用手動控制器SFC-HC可變更工作模式。) | |
| 保護電路(短路保護) | 配備 | ||
| ELCA功能 | 配備(自動減輕干擾) | ||
| 測試輸入功能 | 配備 | ||
| 聯鎖功能 | 配備[手動復位/自動復位(注8)] | ||
| 外部設備監控功能 | 配備 | ||
| 安全輸入功能 | 配備(安全用接點) | ||
| 屏蔽功能 | 配備 | ||
| 重啟功能 | 配備 | ||
| 大型應用指示燈功能 | 配備 | ||
| 可選功能(注9) |
固定消隱功能、浮動消隱功能、 輔助輸出切換功能、安全輸入功能(安全用傳感器)、 大型應用指示燈設定變更功能、聯鎖設定變更功能、 外部設備監控設定變更功能、屏蔽設定變更功能、 重啟設定變更功能、保護功能 |
||
| 污染度 | 3 | ||
| 使用標高 | 2,000m以下（注10） | ||
|
環 境 性 能 |
保護構造 | IP67/IP65(IEC) | |
| 使用環境溫度 | -10?+55℃(注意不可結露、結冰)、存儲時：-25?+60℃ | ||
| 使用環境濕度 | 30?85%RH、存儲時：30?85%RH | ||
| 使用環境照明度 | 白熾燈：受光面照明度5,000Rx以下 | ||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | ||
| 耐振動 | 頻率10?55Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||
| 耐沖擊 | 加速度300m/s2(約30G) X,Y和Z方向各3次 | ||
| 投光元件 | 紅外LED(投光波峰波長：855nm) | ||
| 材質 | 本體外殼：聚碳酸酯合金，檢測面：聚碳酸酯合金、MS-SFC-1(標準安裝支架)：SUS | ||
| 電纜 | 中繼連接器型 | 附截面積為0.15mm2(電源線為0.2mm2) 12芯帶連接器耐熱PVC電纜0.5m | |
| 電纜型 | 附截面積為0.15mm2(電源線為0.2mm2) 12芯帶連接器耐熱PVC電纜5m | ||
| 電纜延長 | 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至40.5m(注11)(注12) | ||
| 附件 |
MS-SFC-1(標準安裝支架)：1套、 SF4C-TR14(測試桿)：1根 |
MS-SFC-1(標準安裝支架)：1套、 SF4C-TR25(測試桿)：1根 |
|
(注12):同期＋線(橙)及同期－線(橙/黑)在使用專用電纜以外的電纜延長的情況下，請使用0.2mm2以上的帶屏蔽的雙膠電纜。

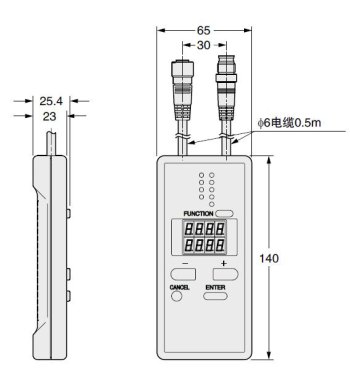

| 型號 | SFC-HC |
|---|---|
| 電源電壓 | 24V DC+10-15% 脈動P-P10%以下(與光幕傳感器的電源通用) |
| 消耗電流 | 65mA以下 |
| 通信方式 | RS-485雙向通信(專業程序) |
| 數字式指示燈 | 4位紅色LED顯示×2(顯示選擇光軸、設定內容等) |
| FUNCTION指示燈 | 綠色LED×9(功能設定時亮起) |
| 功能 |
固定消隱功能/浮動消隱功能／ 輔助輸出切換功能/安全輸入設定變更功能／ 大型應用指示燈設定變更功能／屏蔽設定變更功能／ 聯鎖設定變更功能/外部設備監控設定變更功能／ 重啟設定變更功能60s/保護功能 |
| 使用環境溫度 |
-10?+55℃(注意不可結露、結冰)、 存儲時：-25?+70℃ |
| 使用環境濕度 | 30?85%RH、存儲時：30?85%RH |
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 |
| 重量 | 本體重量：約200g |
超薄型光幕傳感器

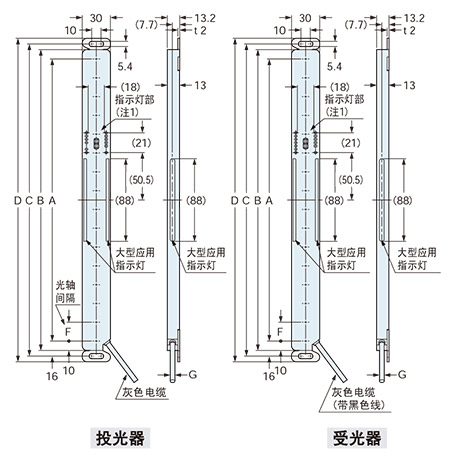

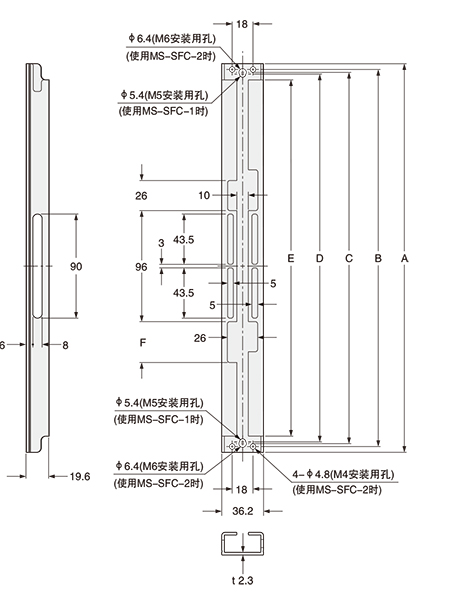

安裝支架安裝圖

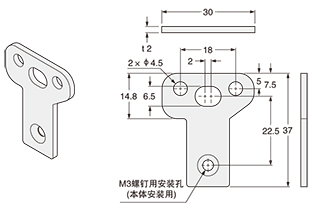

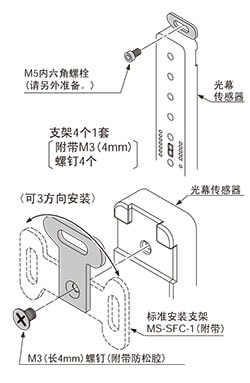

下圖所示為安裝了標準安裝支架MS-SFC-1(附帶)后的狀態。
<中間安裝>
<無死角安裝>

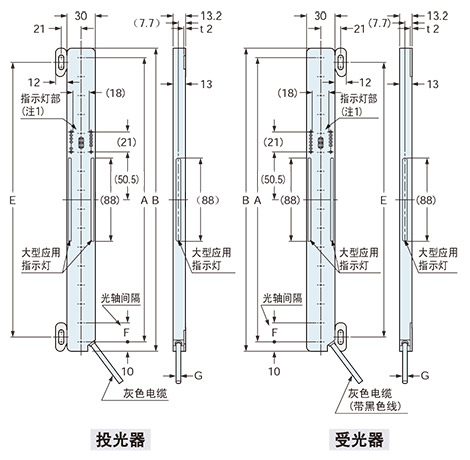

(注1): 上圖是SF4C-H□·指示燈部的尺寸。
SF4C-F□的情況下，下圖所示數字式異常指示燈(紅色)的位置不同。
另外，SF4C-F15□沒有裝備數字式異常指示燈(紅色)。
<中繼連接器型SF4C-H□-J05的連接器部>
| 型號 | A | B | C | D | E | |
|---|---|---|---|---|---|---|
| SF4C-F15(-J05) | SF4C-H8(-J05) | 140 | 160 | 172 | 184 | 130 |
| SF4C-F23(-J05) | SF4C-H12(-J05) | 220 | 240 | 252 | 264 | 210 |
| SF4C-F31(-J05) | SF4C-H16(-J05) | 300 | 320 | 332 | 344 | 290 |
| SF4C-F39(-J05) | SF4C-H20(-J05) | 380 | 400 | 412 | 424 | 370 |
| SF4C-F47(-J05) | SF4C-H24(-J05) | 460 | 480 | 492 | 504 | 450 |
| SF4C-F55(-J05) | SF4C-H28(-J05) | 540 | 560 | 572 | 584 | 530 |
| SF4C-F63(-J05) | SF4C-H32(-J05) | 620 | 640 | 652 | 664 | 610 |
| 型號 | F | G |
|---|---|---|
| SF4C-F□(-J05) | 10 | ?5 |
| SF4C-H□(-J05) | 20 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
光幕傳感器

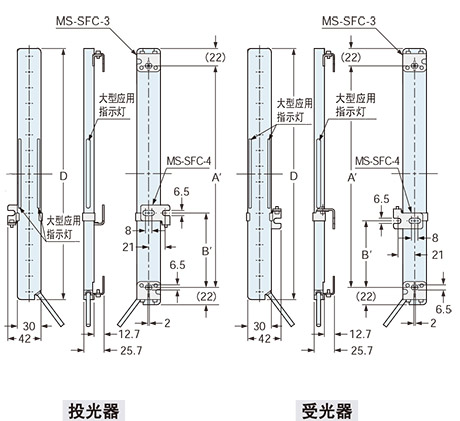

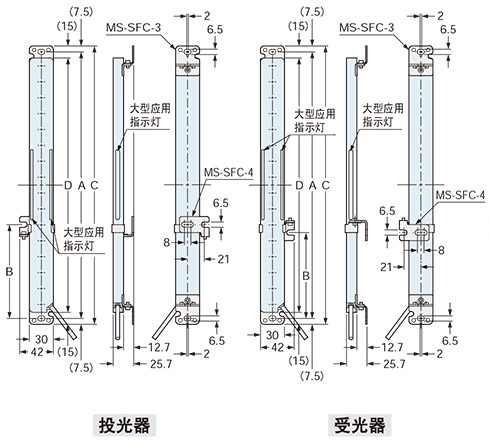

安裝支架安裝圖

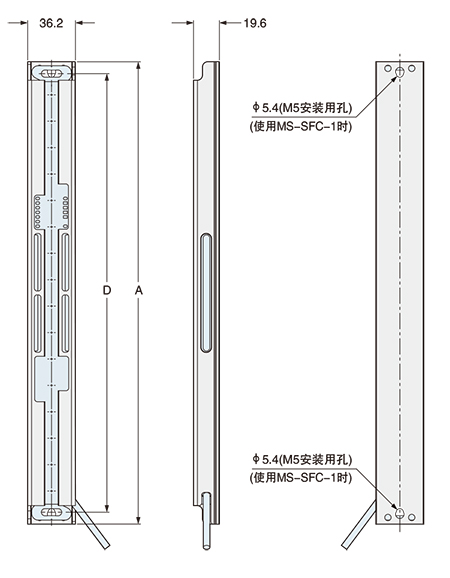

下圖所示為已安裝多功能安裝支架MS-SFC-3（另售）多功能中間支撐支架MS-SFC-4（另售）后的狀態。
<背面安裝時>
<無死角安裝>
(注1): 使用以下機型時，請務必安裝MS-SFC-4。
?SF4C-F55(-J05)、SF4C-F63(-J05)
?SF4C-H28(-J05)、SF4C-H32(-J05)
| 型號 | 中間支撐支架 | A | A' | B | B' | C | D | |
|---|---|---|---|---|---|---|---|---|
| SF4C-F15(-J05) | SF4C-H8(-J05) | - | 175 | 116 | - | - | 190 | 160 |
| SF4C-F23(-J05) | SF4C-H12(-J05) | - | 255 | 196 | - | - | 270 | 240 |
| SF4C-F31(-J05) | SF4C-H16(-J05) | - | 335 | 276 | - | - | 350 | 320 |
| SF4C-F39(-J05) | SF4C-H20(-J05) | - | 415 | 356 | - | - | 430 | 400 |
| SF4C-F47(-J05) | SF4C-H24(-J05) | - | 495 | 436 | - | - | 510 | 480 |
| SF4C-F55(-J05) | SF4C-H28(-J05) | ○ | 575 | 516 | 233～338 | 209～309 | 590 | 560 |
| SF4C-F63(-J05) | SF4C-H32(-J05) | ○ | 655 | 596 | 278～378 | 249～349 | 670 | 640 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
標準安裝支架(附帶)
材質：SUS304
本體重量：約32g(4個)
捆包重量：約35g
支架4個1套[M3(長4mm)螺釘4個附帶]
NA2-N互換安裝支架(另售)
材質：SUS304
本體重量：約36g（4個）
捆包重量：約40g
支架4個1套[M3（長4mm）螺釘4個附帶]
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
多用途支架(另售)
材質：SUS304
本體重量：約75g（4個）
梱包重量：約90g
支架4個1套[M3（長4mm）螺釘4個附屬]
多用途支架用中間保持支架(另售)
材質：SUS304
本體重量：約40g（2個）
梱包重量：約60g
支架2個1套
金屬保護外殼(另售)
安裝圖
下圖所示為已安裝SF2C-H□金屬保護外殼(MS-SFCH-□)后的狀態。
| 型號 | A | B | C | D | E | F | 本體重量(2個) |
|---|---|---|---|---|---|---|---|
| MS-SFCH-8 | 190 | 180 | 175 | 172 | 162 | 26 | 約160g |
| MS-SFCH-12 | 270 | 260 | 255 | 252 | 242 | 35 | 約240g |
| MS-SFCH-16 | 350 | 340 | 335 | 332 | 322 | 35 | 約340g |
| MS-SFCH-20 | 430 | 420 | 415 | 412 | 402 | 35 | 約420g |
| MS-SFCH-24 | 510 | 500 | 495 | 492 | 482 | 35 | 約520g |
| MS-SFCH-28 | 590 | 580 | 575 | 572 | 562 | 35 | 約600g |
| MS-SFCH-32 | 670 | 660 | 655 | 652 | 642 | 35 | 約700g |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

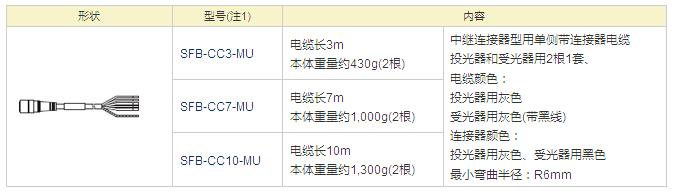

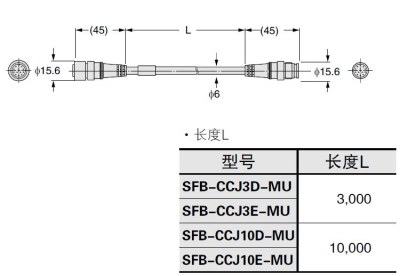

單側帶連接器的連接電纜(另售)
SFC-WY1
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Y型連接器
手動控制器(另售)
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
控制單元(另售)
0755-8376 0390 (10線)
粵公網安備 44030402002097號
掃一掃,關注我們
