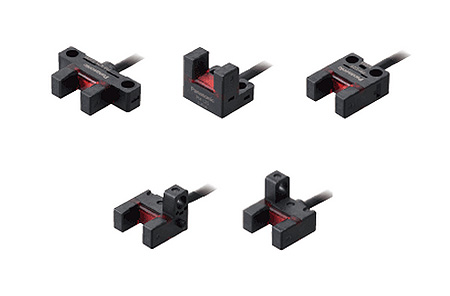

實現小巧緊湊!

UL/C-UL 、CE 、Korean S Mark 已取得。
UL : Recognition認證
CE : EMC指令
韓國S標志 :僅限NPN輸出型·1m電纜長度型

 特點

^※
標配3個保護電路

機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成傳感器故障所導致的風險。

^※
行業首創！保護構造IP64

采用本公司獨特的整體成型法，使得檢測面和主體之間沒有任何間隙。大大減少了因水滴飛濺、灰塵等造成故障的可能性。

※照片為PM-L45。

^※
投光、受光部間距為6mm，留有余量

檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。

(單位 : mm) ※照片為PM-K45。

^※
根據投光、受光標記輕松調整

可從前后?左右對光軸的上下位置進行確認。可輕松調整檢測物體的位置。

※照片為PM-K45。

^※
大而清晰多角度動作指示燈

搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。


^※
  小巧緊湊

  和公司以往產品安裝螺距相同，全部機種實現大幅省空間化。
  而且還可輕松置換以往產品。

※截至2016年3月本公司調查

  M3螺絲輕松安裝！

  用M3螺絲固定住2個點，即可簡單進行安裝。
  (M3螺絲?墊圈等請另外單獨準備。)

強烈的振動?沖擊

用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。

 使用注意事項

安裝

• 用螺絲固定主體時，請嚴格遵守以下條件。

螺絲	彈簧墊圈	平墊圈	緊固扭矩
M3螺絲	1枚	?6mm（小型圓形）	0.5N?m

關于延長電纜

• 若使用截面積為0.3mm²以上的電纜全長可延長至100m，但延長電纜會造成電壓降低，因此，請確保傳感器的帶連接器電纜一側以及端子上的供給電壓處于額定范圍內。

不過，當包括傳感器附帶電纜在內的電纜全長為下列數值時，則無需確認電壓。

延長電纜 導線導體截面積	電纜全長
0.08～0.1mm2	5m
0.2mm2	10m
0.3mm2	20m

使用韓國S-mark合規品時

• 連接到本產品上的電源線及輸出線請控制在10m以內。

其他

• 本產品是以在工業環境中使用為目的而開發/制造。
• 由于是設備內置型，因此，在抗干擾光束方面并未采取特別的措施。請注意不要使光束直射受光部。

• 使用時請避開通電時的過渡狀態（50ms）
• 在灰塵較多的作業現場使用時，請定期使用干燥、柔軟的布等將投光、受光部位擦拭干凈。
• 傳感器附近有馬達、電磁線圈以及電磁閥等會產生較大電涌的裝置時，請在該裝置上安裝電涌吸收器。此外，請避免與動力線并行配線，與此同時，在傳感器的＋V和0V之間連接電容器，確認電涌已完全消失后再使用。

 用途

托板的定位 檢測到擋板※時托板自動停止。

檢測移動體的原點及超限運動 利用臺座擋板※檢測原點及超限運動。

※擋板指的是使傳感器進行作業的檢出物體。

檢測旋轉體的原點
在旋轉體上開縫，檢測原點。

 回路?連接

NPN輸出型

輸入·輸出電路圖

(注1) :	不使用的輸出線請務必進行絕緣處理。

連接圖

(注1) :	不使用的輸出線請務必進行絕緣處理。

輸出動作

	導線顏色	輸出動作
輸出1	黑	入光時ON
輸出2	白	遮光時ON

PNP輸出型

輸入·輸出電路圖

(注1) :	不使用的輸出線請務必進行絕緣處理。

連接圖

(注1) :	不使用的輸出線請務必進行絕緣處理。

輸出動作

	導線顏色	輸出動作
輸出1	黑	入光時ON
輸出2	白	遮光時ON

?種類 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

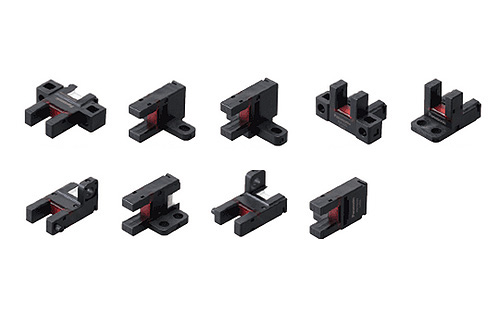

小型?電纜型

種類	形狀 (mm)	檢測距離	型號	電纜長度	輸出	輸出動作
K 型		6mm (固定)	PM-K45	1m	NPN開路集電極 晶體管	裝備2種輸出 入光時ON／ 遮光時ON
			PM-K45-C3	3m
			PM-K45-P	1m	PNP開路集電極 晶體管
			PM-K45-P-C3	3m
T 型			PM-T45	1m	NPN開路集電極 開路集電極
			PM-T45-C3	3m
			PM-T45-P	1m	PNP開路集電極 晶體管
			PM-T45-P-C3	3m
L 型			PM-L45	1m	NPN開路集電極 晶體管
			PM-L45-C3	3m
			PM-L45-P	1m	PNP開路集電極 晶體管
			PM-L45-P-C3	3m
Y 型			PM-Y45	1m	NPN開路集電極 晶體管
			PM-Y45-C3	3m
			PM-Y45-P	1m	PNP開路集電極 晶體管
			PM-Y45-P-C3	3m
F 型			PM-F45	1m	NPN開路集電極 晶體管
			PM-F45-C3	3m
			PM-F45-P	1m	PNP開路集電極 晶體管
			PM-F45-P-C3	3m
R 型			PM-R45	1m	NPN開路集電極 晶體管
			PM-R45-C3	3m
			PM-R45-P	1m	PNP開路集電極 晶體管
			PM-R45-P-C3	3m

(注1)：	型號名稱末尾帶"-C3"”的機種為3m電纜長度型。

連接用連接器（e-CON）推薦產品介紹

3M日本(株)制
適用連接器：37104-4080-G00 FL

?規格 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

種類		小型?電纜型
		?	3m電纜長度型
型號	NPN輸出	PM-□45	PM-□45-C3
	PNP輸出	PM-□45-P	PM-□45-P-C3
檢測距離		6mm(固定)
最小檢測物體		0.8mm×1.2mm不透明體
應差（遲滯）		0.05mm以下
重復精度		0.01mm以下
電源電壓		5V DC～24V DC±10%　脈動P-P10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V間) ?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA) PNP開路集電極晶體管 ?最大流出電流：50mA ?外加電壓：30V DC以下(輸出和+V間) ?剩余電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA)
?	輸出動作	入光時ON／遮光時ON　裝備2種輸出
	短路保護	裝備
反應時間		入光時：20μs以下、遮光時：80μs以下 (最大反應頻率為3kHz)(注3)
工作狀態指示燈		橙色LED（入光時亮燈）
污損度		3
耐 環 境 性	保護結造	IP64(IEC)
	使用環境溫度	-25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃
	使用環境濕度	5%RH～85%RH、存儲時：5%RH～95%RH
	使用環境照明度	熒光燈光：受光面照明度1,000 ?x以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率10Hz～2,000Hz　雙振幅1.5mm　XYZ各方向2小時
	耐沖擊	加速度15,000m/s2(約1,500G)　XYZ各方向3次
投光元件		紅外線LED(投光波峰波長：855nm、非調制式)
材質		外殼：PBT、顯示罩：聚碳酸酯
電纜		0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 1m	0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 3m
延長電纜		0.3mm2以上的電纜，全長可延長到100m（注3）
質量		本體重量：約10g、包裝重量：約15g	本體重量：約30g、包裝重量：約35g

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：反應頻率是指使下圖中的圓盤旋轉時的數值。

(注3)：延長電纜超過20m以上時，請確認傳感器附屬電纜一端的供應電壓在4.5V以上。

?尺寸圖 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

• 單位mm

PM-F45□
-----------------------------------------------------------------------------------------------------------

傳感器

PM-K45□

-----------------------------------------------------------------------------------------------------------

傳感器

PM-L45□

-----------------------------------------------------------------------------------------------------------

傳感器

PM-R45□

-----------------------------------------------------------------------------------------------------------

傳感器

PM-T45□

-----------------------------------------------------------------------------------------------------------

傳感器

PM-Y45□

-----------------------------------------------------------------------------------------------------------

傳感器
